高功率二极管激光器

高速 | 小焦距 | 焊缝纤细

应用领域概述

带光束转换器的 LDF 二极管激光器

精确应用

许多用于精密加工的开发项目,如远程焊接应用,都需要具有高功率和高亮度的工业级光束源。在这方面,Laserline 光束转换器概念将 LDF 二极管激光器的模块化、实用性和成本效益与高光束质量完美地结合在一起。

通过变革创造辉煌

光束转换器是对采用直接冷却激光二极管的成熟 LDF 核心技术的技术改进。从标准二极管激光器开始,中等光束质量的激光束首先聚焦到有源光纤--光束转换器。转换器模块可改变激光光束的亮度。与不带光束转换器的 LDF 系统相比,波长变化很小,约为 1080 nm。因此,不同的配置可使输出功率达到 8 kW,光束质量达到 4、6 或 8 mm mrad。

系统的模块化

最新的 Laserline LDF 系统设计始终追求模块化、可靠性和易维护性。激光功率、光束质量、光束开关数量、冷却和辅助组件均可单独配置,以适应不断变化的要求。所有系统数据均由中央控制单元监控和收集。

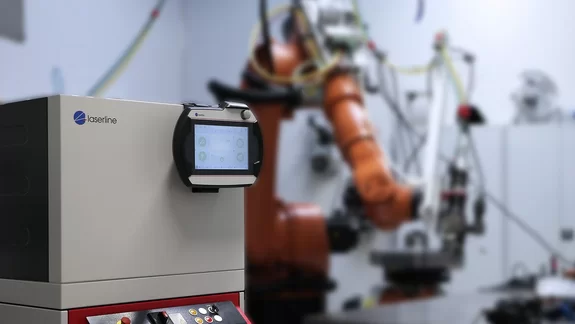

操作和评估可直接通过激光器上的移动控制面板、控制中心的网络连接以及安全的远程访问完成。

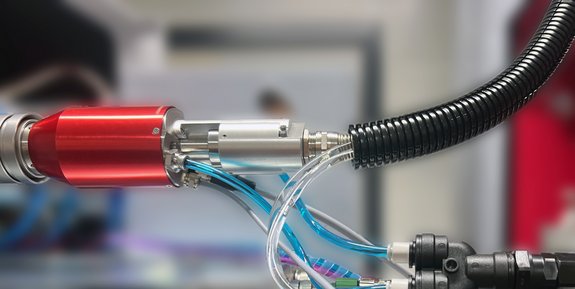

激光能量通过可插拔且适合机器人使用的光纤传输。根据光束质量的不同,纤芯直径可从 100 μm 到 200 μm 不等。

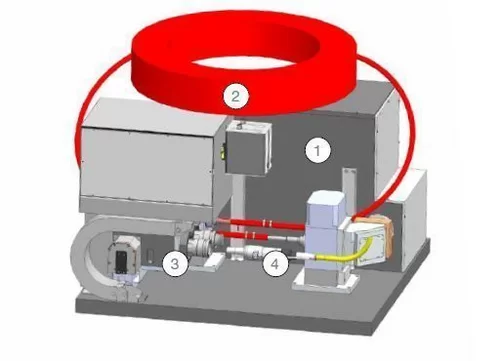

工艺原理 光束转换器:

1.泵二极管

2.有源光纤

3.双出口光束开关

4.无源光纤

技术优势一览

  • 激光功率高达 8,000 W 的光纤耦合激光器
  • 光束质量高达 4 mm mrad
  • 设计紧凑经济
  • 基于成熟的 LDF 基本技术
  • 激光二极管保修 2 年

带光束转换器的 LDF 半导体激光器概览

光学规格

最大输出功率 4,000 W 6,000 W 8,000 W
光束质量 4 mm.mrad 6 mm.mrad 6 mm.mrad
根据要求提供其他激光功率
光纤 100 µm[NA 0.1] 150 µm[NA 0.1] 150 微米[NA 0.1]
1:1 时的典型聚焦 100 微米 150 微米 150 微米
光纤长度 10m, 20m, 30m.其他长度可根据要求提供
功率稳定性 2 小时内 < ± 2
波长范围 1 080 纳米 ± 5 纳米

机械规格

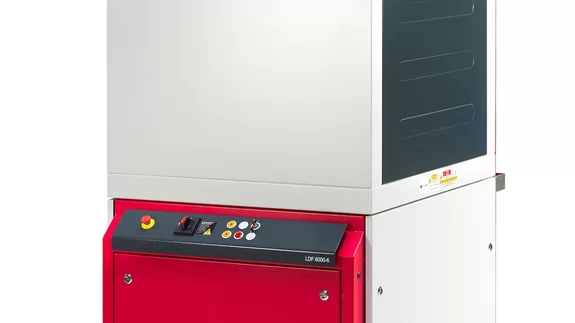

VG66 重量约 800 千克,尺寸 1,065 x 850 x 1,845 mm³(长 x 宽 x 高)
VG68 重量约 900 千克,尺寸 1,409 x 1,227 x 1,865 立方毫米(长 x 宽 x 高)

使用 LDF 光束转换器

LDF 光束转换器概念将 LDF 二极管激光器的高功率、模块化和实用性与高光束质量结合在一起。
